Bobcat und Max Wickelmaschine
Unser Kunde: Trima s.r.o.
Unser Kunde ist Trima s.r.o., ein Maschinenbauunternehmen, das Maschinen zum Aufwickeln, Umwickeln, Schneiden und anderen Verarbeitungen von verschiedenen Materialien herstellt. Das Unternehmen ist weltweit tätig und seine Maschinen sind auf mehreren Kontinenten erfolgreich im Einsatz. Unsere Zusammenarbeit besteht bereits seit 2010. Infolgedessen haben wir eine Reihe von Projekten abgeschlossen, hauptsächlich in den USA, aber auch in Europa und Mexiko.
JUMBO Vliesstoff-Wickelmaschine
Eines der vielen abgeschlossenen Projekte ist ein am Ende der Produktionslinie installierter Vliesstoffwickler.
Dabei handelt es sich um eine Vorrichtung, die neben dem eigentlichen Aufwickeln des Produkts auch die Übergabe an eine neue Rolle bei laufender Linie und vor allem eine recht umfangreiche Handhabung der Rolle, das Einsetzen leerer Wellen usw. gewährleistet.

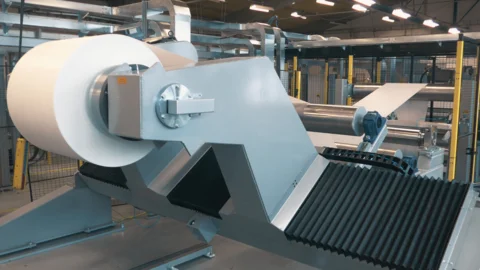

Bobcat and Max Wickelmaschine
Projektbeschreibung:
Die beiden Maschinen sind identisch und unterscheiden sich nur in den Details den elektrischen Komponenten, da die eine für einen europäischen und die andere für einen US-amerikanischen Betreiber konzipiert ist.
Jede Maschine besteht aus einem axialen Abwickler, einem Mittelteil, der aus Zugtrennern und einem Schneidteil besteht, und einem axialen Aufwickler. Dazu gehören Mechanismen zum Aufwickeln und Laden der Rolle auf den Abwickler und ähnliche Mechanismen zum Abladen der aufgewickelten Rolle vom Wickler.
Das zu wickelnde Material hat eine maximale Breite von 1520 mm, die maximalen Durchmesser der abgewickelten und der aufgewickelten Rolle betragen 2100 mm. Die Produktionsgeschwindigkeit der Maschine beträgt 400 m/min. Beide Maschinen sind entsprechend der aktuellen Sicherheitsanforderungen konstruiert. Dies umfasst neben Not-Aus-Schaltungen insbesondere die Umzäunung mit sicherheitsverriegelten Türen sowie die Aufteilung in Zonen, usw.
Im Rahmen dieser Projekte lieferten wir Anwendersoftware für das Steuerungssystem, geregelte Antriebe und Visualisierungstools, einschließlich der Inbetriebnahme.
Bobcat und Max Wickelmaschine Technische Mittel für den Antrieb und die Steuerung von den Maschinen:
Das Hauptelement ist das Steuerungssystem Siemens SIMATIC S7-1500 mit dezentraler Peripherie ET200SP. Das Steuerungssystem ist für Sicherheitsaufgaben bestimmt.
Die geregelten Antriebe sind Siemens Sinamics S120. Der Antrieb ist als Multidrive (Gruppenantrieb bestehend aus Umrichtern mit einem gemeinsamen Netzteil) ausgeführt. Der Antrieb umfasst insgesamt 9 Servoantriebe für das Rollenhandling und 6 Antriebe für das eigentliche Aufwickeln des Materials (Abwickeln, Aufwickeln, 2 x Zugtrenner, Messerpartie, Abwickelrolle). Das einheitliche Simatic-WinCC-Bedienpanel ist das Mittel zur Visualisierung.
Die Kommunikation zwischen den einzelnen Maschinenteilen wird über den PROFINET-Kommunikationsbus sichergestellt.
