Unser Angebot an Rundbiegemaschinen

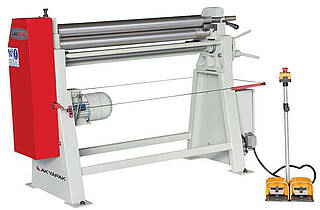

AS Asymmetrische 3-Walzen Rundbiegemaschinen
Standardzubehör
- Maschine mit Gussgehäuse
- angetriebene Zentralwalzen durch ein System aus Elektromotor, Untersetzungsgetriebe sowie Zahnradantrieb
- Seitlich ausschwenkbare Oberwalze
- Hauptmotor mit Bremsvorrichtung
- Konischbiegeeinrichtung
- Über Handrad auf-und abwärts bewegliche Hinter- und Vorderwalze
- Separates, mobiles Steuerpult und Fußpedal
- Gemäß CE, ISO 9001-2008
|
Technische Daten |
Arbeitslänge | Anbiegung | Blechstärke | Oberwalze | min. Biege ø | Leistung |
|---|---|---|---|---|---|---|
|
AS 70-10/1.5 |
1050 mm | 1.5 mm | 1.8 mm | 70 mm | 105 mm |
1.1 kW |
|
AS 70-15/1.0 |
1550 mm | 1.0 mm | 1.2 mm | 70 mm | 105 mm |
1.1 kW |
|
AS 75-12/1.5 |
1250 mm | 1.5 mm | 2.0 mm | 75 mm | 117 mm |
1.1 kW |
|
AS 90-10/3.0 |
1050 mm | 3.0 mm | 3.3 mm | 90 mm | 130 mm |
1.1 kW |
|
AS 90-12/2.5 |
1250 mm | 2.5 mm | 3.0 mm | 90 mm | 130 mm |
1.1 kW |
|
AS 90-15/2.2 |
1550 mm | 2.2 mm | 2.5 mm | 90 mm | 130 mm |
1.1 kW |
|
AS 95-20/1.5 |
2050 mm | 1.5 mm | 1.8 mm | 95 mm | 135 mm |
1.1 kW |
ASM - S Asymmetrische 3-Walzen Rundbiegemaschinen
Das ASM-S Modell bietet durch sein Gestell, das aus einer Stahlkonstruktion (ST-52) gefertigt ist, eine robuste und solide Maschine. Ober- und Unterwalzen werden durch ein System aus Elektromotor und Untersetzungsgetriebe sowie Zahnradantrieb angetrieben.
Standardausrüstung
- Konischbiegeeinrichtung
- Induktionsgehärtete Walzen
- Motorische Hinterwalzenverstellung
- Maschinengestell aus Stahlschweißkonstruktion (ST-52)
- Walzen aus speziellem Stahl
- Asymmetrische Arbeitsweise
- Seitlich ausschwenkbare Oberwalze
- Zentralwalzen sind mit Elektromotor + Bremsvorrichtung + Umlaufuntersetzungsgetriebe + Zahnradantrieb angetrieben
- Separates Steuerpult
- Gemäß CE, ISO 9001-2008
|
Technische Daten |
Arbeitslänge | Anbiegung | Blechstärke | Oberwalze | min. Biege ø | Leistung | Biegegeschw. |
|---|---|---|---|---|---|---|---|
|
ASM-S 140-15/5 |
1600 mm | 5 mm | 6 mm | 140 mm | 210 mm | 2.2 kw | 6m/ min |
|
ASM-S 140-25/3 |
2600 mm | 3 mm | 4 mm | 140 mm | 225 mm | 2.2. kw |
6 m/min |
|
ASM-S 170-15/7 |
1600 mm | 7 mm | 8 mm | 170 mm | 255 mm | 4 kw |
4.5 m/min |
|
ASM-S 170-20/5 |
2100 mm | 5 mm | 6 mm | 170 mm | 255 mm | 4 kw |
4.5 m/min |
|
ASM-S 190-20/6 |
2100 mm | 6 mm | 7 mm | 190 mm | 285 mm | 4 kw |
5 m/min |
|
ASM-S 190-25/5 |
2600 mm | 5 mm | 6 mm | 190 mm | 285 mm | 4 kw |
5 m/min |
|
ASM-S 200-20/7 |
2100 mm | 7 mm | 8 mm | 200 mm | 300 mm | 5.5 kw |
5 m/min |
|
ASM-S 200-25/6 |
2600 mm | 6 mm | 7 mm | 200 mm | 300 mm | 5.5 kw |
5 m/min |
AHS hydraulische 4-Walzen Rundbiegemaschinen
Die hydraulischen 4 Walzen-Rundbiegemaschinen mit NC und CNC Steuerungsoptionen können Blechmaterialien mit einer Stärke von 2 mm bis 200 mm und einer Breite von 1000 mm bis 12000 mm biegen.
Standardausrüstung
- Konischbiegeeinrichtung
- Induktionsgehärtete Walzen
- Digitale Anzeige für Seitenwalzen
- Maschine aus Stahlkonstruktion (ST-52)
- separates Steuerpult
- Zwei Geschwindigkeiten (langsam &schnell)
- Alle Walzen auf Kugellager
- Klapp-und Stützlager von der Oberwalze wird vom Steuerpult aus betätigt. Wenn das Klapplager geöffnet wird, fährt die Walze automatisch nach oben
- Konische Einstellung der Walzen über Steuerpult
- Zentralwalzen werden über Hydraulikmotor und Untersetzungsgetriebe angetrieben (Ober- und Unterwalzen)
- Gemäß CE, ISO 9001-2008
|
Technische Daten |
Arbeitslänge | Anbiegung | Blechstärke | Oberwalze | min. Biege ø | Leistung | Biegegeschw. |
|---|---|---|---|---|---|---|---|
|
ASM-S 140-15/5 |
1600 mm | 5 mm | 6 mm | 140 mm | 210 mm | 2.2 kw | 6m/ min |
|
ASM-S 140-25/3 |
2600 mm | 3 mm | 4 mm | 140 mm | 225 mm | 2.2. kw |
6 m/min |
|
ASM-S 170-15/7 |
1600 mm | 7 mm | 8 mm | 170 mm | 255 mm | 4 kw |
4.5 m/min |
|
ASM-S 170-20/5 |
2100 mm | 5 mm | 6 mm | 170 mm | 255 mm | 4 kw |
4.5 m/min |
|
ASM-S 190-20/6 |
2100 mm | 6 mm | 7 mm | 190 mm | 285 mm | 4 kw |
5 m/min |
|
ASM-S 190-25/5 |
2600 mm | 5 mm | 6 mm | 190 mm | 285 mm | 4 kw |
5 m/min |
|
ASM-S 200-20/7 |
2100 mm | 7 mm | 8 mm | 200 mm | 300 mm | 5.5 kw |
5 m/min |
|
ASM-S 200-25/6 |
2600 mm | 6 mm | 7 mm | 200 mm | 300 mm | 5.5 kw |
5 m/min |
