Lieferung von vier Zweiträger-Brückenkrane

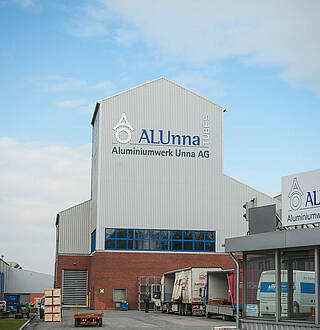

Unser Kunde: Aluminiumwerk Unna AG
Die Aluminiumwerk Unna AG ist ein mittelständisches Unternehmen der Aluminiumhalbzeugindustrie und einer der führenden Hersteller von Aluminiumrohren und rohrähnlichen Profilen. Daneben werden auch Bänder und Stranggussbarren hergestellt.
Die Aufgabe
ür den Transport von Aluminiumprofilen bis 12 m Länge benötigte die Aluminiumwerk Unna AG vier Krananlagen, die auch die Möglichkeit bieten sollten, die Rohre in Längs- und Querrichtung auszurichten. Blumenbecker schlug als Lösung vier Zweiträger-Brückenkrane mit Drehkatze und zwei Hubwerken auf jeder Katze vor. Als Bedienung für die Krane wurden Funksteuerungen gewählt. Die Hubwerke auf den Katzen können einzeln und parallel betrieben werden.
Die Leistung
Durch statische Vorgabe, also die Begrenzung der horizontalen und vertikalen Radlasten für die Kranbahn, war eine möglichst leichte Bauweise der Krananlagen mit großen Radständen gefordert. Kopfträger und Katzkonstruktion wurden deshalb überwiegend aus Hohlprofilen gefertigt und mittels FEM optimiert. Die Kranbrücken wurden zum Teil aus 5-mm-Blechen (Stegbleche) hergestellt.
Aufgrund der örtlichen Gegebenheiten war ein Transport der Kranbrücken (Spannweite 33 m) zum Montageort in ganzen Bauteilen nur unter erheblichem Aufwand möglich. Die Brücken wurden in Teillängen angeliefert und auf der Baustelle zusammengeschweißt. Dazu war vorab eine Festlegung von geeigneten Trennstellen und der Schweißfolge erforderlich. Das Ausrichten und Einmessen der Brücken erfolgte mit optischen Geräten (Theodolit).
Eine Herausforderung stellte, auf Grund des Zusammenbaus unter Baustellenbedingungen, auch die Einhaltung der Fertigungstoleranzen des Krans (Spurweite, Geradheit der Brücken, Parallelität der Kopfträger) dar.
Zahlen und Fakten:
- 4 Stück Zweiträger-Brückenkrane mit Drehkatze (endlos drehend), zwei Hubwerke auf der Drehkatze, mit Laufsteg an der Kranbrücke
- Kran- und Katzfahrt frequenzgeregelt
- Hubwerke und Drehwerk polschaltbar
- Tragfähigkeit Kran: 6,4 t (2x3,2 t)
- Kranfahrgeschwindigkeit: max. 80 m/min
- Katzfahrgeschwindigkeit: max. 32 m/min
- Hubgeschwindigkeiten: max. 12,5 m/min
- Drehgeschwindigkeit: 1 U/min
- Durchbiegung der Kranbrücken bei Nennlast: 1/1000 x Spannweite
- Kraneinstufung: DIN 15018 H2/B4
- Krangewicht einschl. Katze: ca. 25 t
