Modernisierung einer Abraumförderung
Unser Auftraggeber:
ThyssenKrupp GmbH / Lafarge Cement UK
Maschinen, Anlagen und Systeme von ThyssenKrupp Fördertechnik sind weltweit im Tagebau und auf Lagerplätzen, in Hafenterminals und Kohlekraftwerken, in Steinbrüchen und Kalksteingruben bei der Gewinnung und Aufbereitung, dem Umschlag und dem Transport von Rohstoffen und Mineralien im Einsatz. Lafarge Cement UK ist mit acht Zementwerken und einem Marktanteil von etwa 50 Prozent der größte Zementhersteller des Landes. Das Unternehmen produziert jährlich mehr als sechs Millionen Tonnen Zement.
Die Aufgabe

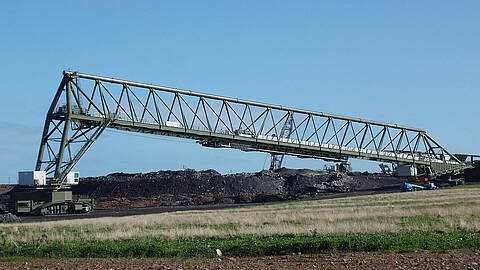

Der Zementproduzent Lafarge betreibt in Dunbar (Schottland) einen weitverteilten Tagebau zur Gewinnung von Rohmaterial. Die bei der Weiterverarbeitung anfallenden Gesteinsabfälle werden über ein Transportsystem, dessen Ablegerbrücke allein 145 m überspannt, zu den Abbauorten zurücktransportiert. Bei mehreren Maschinen eines Fördersystems zur Rekultivierung von Tagebauen musste die elektrische Ausrüstung erneuert werden. Eine besonders anspruchsvolle Aufgabe war dabei die Synchronisation der verschiedenen Raupenantriebe, um ein gleichmäßiges und sicheres Verfahren der riesigen Maschinen und deren koordiniertes Zusammenwirken zu gewährleisten.
Die Leistung
- Synchronisation der verschiedenen Raupenantriebe, um ein koordiniertes Zusammenwirken zu gewährleisten
- aufwendige SPS-Programmierung und angepasste Antriebsparametrierung
- Lieferung komfortabler Bedienerkabinen, einer Fernbedienung und zugehöriger Überwachungskameras
- MS-Schaltanlagen
- MS-Motoren
SPS-Steuerung:
- Fabrikat: Siemens |
- SPS Typ: 3 x S7-315
- Eingänge: 840 digital/analog
- Ausgänge: 300 digital/analog
- Bedienoberfläche: 3 x OP 177
- Bedienung: Lokal und videounterstützte Fernsteuerung
Mechanische Eckdaten:
- Förderleistung: 2800 t/h
- Verfahrgeschwindigkeit: 0 ... 5 m/min
- Verfahrantrieb: hydraulisch |
- Gesamtlänge Fördersystem: >200 m
- Gesamtmasse: > 1000 t
Elektrische Eckdaten:
- Einspeisung: 3.3 KV
- Betriebsspannung: 415 V
- Leistungsaufnahme: 1300 KW
