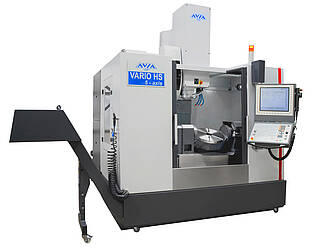

AVIA 5-Achs Bearbeitungscenter Serie VARIO
Das AVIA VARIO - 5 AXIS Bearbeitungszentrum mit seiner Dreh- (C) und Schwenk- (A) Achse stellt die optimale Lösung für die Bearbeitung komplexer Werkstücke in 5-Achsenbearbeitung dar. Mit einem max. Werkstückgewicht von 400 kg bereiten schwerere Werkstücke kein Problem. Der Drehschwenktisch mit Durchmesser 450 mm bietet eine zusätzliche Schwenk- und Drehachse mit eigenem Antrieb und Lagerung (fettgeschmierte Axial-Radialwälzlager für hohe Belastungen). Die Energieversorgung für die Drehachse erfolgt über einen Drehverteiler. Alle Versorgungsanschlüsse befinden sich gebündelt auf einer Seite des Gehäuses.
| Arbeitstisch | ||
|---|---|---|
|
Aufspannfläche |
mm |
ø450 |
|
Max. Tischbelastung |
kg |
400 |
| Verfahrwege | ||
|---|---|---|
| X-Achse |
mm |
ø450 |
| X-Achse |
kg |
400 |
| Z-Achse | mm | 460 |
| A-Achse | Grad | +- 110° |
| C-Achse | Grad | n*360° |
| Spindel | ||
|---|---|---|
| Max. Drehzahl |
|
ISO40 |
| Tischbelatung | U/min | 10.000 |
| Leistung S6 (25%) | kW | 460 |
| Drehm. S6 (25%) | Grad | 17 |
| C-Achse | Grad | 96 |
| Vorschübe | ||
|---|---|---|
| X-Achse | m/min |
42 |
| X-Achse | m/min |
42 |
| X-Achse | m/min | 42 |
| Max Drehzahl Schwenkachse A | U/min | 60 |
| Max. Drehzahl Drehachse C | U/min | 120 |
| Automatischer Werkzeugwechsler | ||
|---|---|---|
|
Anzahl der Plätze |
|
30 |
|
Tischbelatung |
sek. |
2,0 |
| Abmessungen | ||
|---|---|---|
| Breite |
mm |
2.360 |
|
Länge |
mm | 2.470 |
| Höhe | mm | 2.650 |
| Gewicht ca. | kg |
5.300 |
AVIA Bearbeitungscenter Serie VMC 650 / 800 / 1000 / 1300
Die vertikalen Bearbeitungszentren AVIA VMC 650-1300 wurden speziell für die Produktion von kleinen bis mittleren Stückzahlen entwickelt. Mit einem max. Werkstückgewicht von 700-1500 kg können auch schwerere Teile problemlos bearbeitet werden.
Durch die hohen Eilganggeschwindigkeiten von 35 / 24 m/min in der X ,Y und in der Z- Achse, sowie die kurze Werkzeugwechselzeit wird eine hohe Effizienz der Maschine gewährleistet.
Standardausstattung
- FESTO Pneumatik
- HEIDENHAIN Antriebe
- HEIDENHAIN TNC 640 TFT 19˝
- HEIDENHAIN Spindelmotor VMC1300
- HEIDENHAIN Vorschubmotoren VMC1300
- HEIDENHAIN Umrichter VMC1300
- BOSCH-REXOTH Rollenschienenführungen VMC1300
- Pneumatisches Werkzeugspannsystem VMC1300
- Handrad HR 510
- Rexroth Linearführungen
- Arbeitsraumspülung
- Doppelarm Werkzeugwechsler
| VMC650 | VMC800 | VMC1000 | VMC1300 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Arbeitstisch | |||||||||
|
Aufspannfläche |
mm |
800x540 | 1000x540 | 1200x540 | 1500x710 | ||||
|
Max. Tischbelastung |
kg |
700 |
850 | 1000 | 1500 | ||||
| Verfahrwege | |||||||||
| x- Achse | mm | 650 | 800 | 1000 | 1300 | ||||
| y- Achse | mm | 540 | 540 | 540 | 700 | ||||
| z- Achse | mm | 620 | 620 | 620 | 670 | ||||
| Spindel 10.000U/min Riemenantrieb | |||||||||
| Spindelaufnahme | ISO40 | ISO40 | ISO40 | ISO40 | |||||
| Max. Drehzahl | U/min | 10.000 | 10.000 | 10.000 | 10.000 | ||||
| Leistung S1/S6 (25%) | kW | 7,5/13 | 10/17 | 10/17 | 15/32 | ||||
| Drehm. S1/S6 (25%) | Nm | 42/73 | 56/96 | 56/96 | 95/204 | ||||
| Spindel 15.000U/min Direktantrieb | |||||||||
| Spindelaufnahme | ISO40 | ISO40 | ISO40 | ISO40 | ISO40 | ||||
| Max. Drehzahl | U/min | 10.000 | 10.000 | 10.000 | 10.000 | ||||
| Leistung S1/S6 (25%) | kW | 10/17 | 10/17 | 10/17 | 10/17 | ||||
| Drehm. S1/S6 (25%) | Nm | 64/108 | 64/108 | 64/108 | 64/108 | ||||
| Eilganggeschwindigkeiten | |||||||||
| X- Achse | m/min | 35 | 35 | 35 | 24 | ||||
| Y- Achse | m/min | 35 | 35 | 35 | 24 | ||||
| Z- Achse | m/min | 35 | 35 | 35 | 24 | ||||
| Automatischer Werkzeugwechsler | |||||||||
| Anzahl der Plätze | 30 | 30 | 30 | 40 | |||||
| Wechselzeit: W zu W | sek. | 2,0 | 2,0 | 2,0 | 3,5 | ||||
| Abmessungen | |||||||||
| Breite | mm | 2.150 | 2.360 | 2.950 | 3.550 | ||||
| Länge | mm | 2.750 | 2.500 | 2.650 | 4.050 | ||||
| Höhe | mm | 2.850 | 2.850 | 2.850 | 3.000 | ||||
| Gewicht ca. | kg | 4.135 | 4.950 | 5.550 | 9.300 | ||||

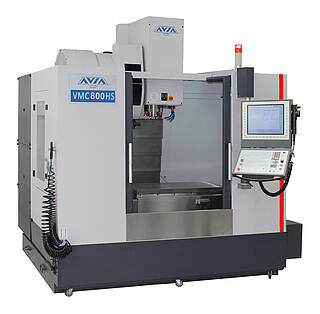

AVIA Bearbeitungscenter Serie VMC-HS
Das vertikale Bearbeitungszentrum AVIA VMC 800HS wurde speziell für die Produktion von kleinen bis mittleren Stückzahlen und der Hochgeschwindigkeitsbearbeitung entwickelt.
Mit Spindeldrehzahlen von 24.000 U/min (KESSLER) ist die Maschine bestens für den Werkzeug- und Formenbau geeignet.
Mit einem max. Werkstückgewicht von 850 kg können auch schwerere Teile problemlos bearbeitet werden.
Durch die hohen Eilganggeschwindigkeiten von 42 m/min in der X ,Y und in der Z- Achse, sowie die kurze Werkzeugwechselzeit wird eine hohe Effizienz der Maschine gewährleistet.
- Standardsteuerung HEIDENHAIN TNC640HSCI 19“ TFT
- optional SINUMERIK 840D-SL 19“ TFT
| VMC650HS | VMC800HS | VMC1000HS | ||
|---|---|---|---|---|
| Arbeitstisch | ||||
|
Aufspannfläche |
mm |
800x540 | 1000x540 | 1200x540 |
|
Max. Tischbelastung |
kg |
700 |
850 | 1000 |
| Verfahrwege | ||||
| x- Achse | mm | 650 | 800 | 1000 |
| y- Achse | mm | 540 | 540 | 540 |
| z- Achse | mm | 620 | 620 | 620 |
| Elektrospindel | ||||
| Spindelaufnahme | HSK63 | HSK63 | HSK63 | |
| Max. Drehzahl | U/min | 24.000 | 24.000 | 24.000 |
| Leistung S1/S6 (25%) | kW | 16/30 | 16/30 | 16/30 |
| Drehm. S1/S6 (25%) | Nm | 67/125 | 67/125 | 67/125 |
| Eilganggeschwindigkeiten | ||||
| X- Achse | m/min | 42 | 42 | 42 |
| Y- Achse | m/min | 42 | 42 | 42 |
| Z- Achse | m/min | 42 | 42 | 42 |
| Automatischer Werkzeugwechsler | ||||
| Anzahl der Plätze | 30 | 30 | 30 | |
| Wechselzeit: W zu W | sek. | 2,0 | 2,0 | 2,0 |
| Abmessungen | ||||
| Breite | mm | 2.150 | 2.360 | 2.950 |
| Länge | mm | 2.750 | 2.500 | 2.650 |
| Höhe | mm | 2.850 | 2.850 | 2.850 |
| Gewicht ca. | kg | 4.135 | 4.950 | 5.550 |

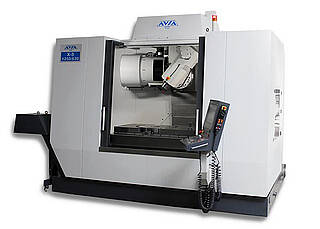

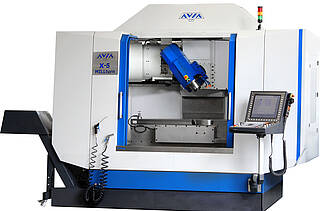

AVIA 5-Achs Bearbeitungscenter Serie X-5
Diese Werkzeugmaschinen ermöglichen die Bearbeitung hochkomplexer und hochkomplizierter Teile in 5 Achsen und erreichen dabei eine sehr hohe Oberflächengüte. Angefangen von komplex geformten Teilen wie Turbinenschaufeln, Flugzeugteile, Teile der Raumfahrt-, Medizin- und Elektronischen Industrie bis zu Werkstücken mit 3D Konturen wie sie auch in der Produktion von Formen, Gesenk- und Gussteilen vorkommen. Durch die Drehachse sowie das Anstellen des Schwenkkopfes in den optimalen Bearbeitungswinkel ermöglichen diese 5 Achsen Maschinen eine enorm hohe Präzision.
| X-5 1300/630 | X-5 1300/400 Blademaker | X-5 MILLturn | ||
|---|---|---|---|---|
| Arbeitstisch | ||||
|
Aufspannfläche |
mm |
1500x710 / ø630 | 1000x540 / ø710 | 1500x710 |
|
Max. Tischbelastung |
kg |
1000 / 700 | 1000 / 400 | 1000 / 500 fest/drehbar |
| Verfahrwege | ||||
| x- Achse | mm | 650 | 800 | 1000 |
| y- Achse | mm | 540 | 540 | 540 |
| z- Achse | mm | 620 | 620 | 620 |
| B-Achse / Schwenkb.) | Grad | +110° / -85° | +110° / -85° | +110° / -85° |
| C-Achse / Drehb.) | Grad | n*360° v. A. | n*360° h. A. | n*360° v. A. |
| Elektrospindel 18.000 U/min Standard | ||||
| Spindelaufnahme | HSK63 | HSK63 | HSK63 | |
| Max. Drehzahl | U/min | 18.000 | 18.000 | 18.000 |
| Leistung S1/S6 (25%) | kW | 25/43 | 25/43 | 25/43 |
| Drehm. S1/S6 (25%) | Nm | 86/120 | 86/120 | 86/120 |
| Elektrospindel 10.000 U/min Standard | ||||
| Spindelaufnahme | HSK63 | HSK63 | HSK63 | |
| Max. Drehzahl | U/min | 10.000 | 10.000 | 10.000 |
| Leistung S1/S6 (25%) | kW | 30/46 | 30/46 | 30/46 |
| Drehm. S1/S6 (25%) | Nm | 130/200 | 130/200 | 130/200 |
| Elektrospindel 24.000 U/min Standard | ||||
| Spindelaufnahme | HSK63 | HSK63 | HSK63 | |
| Max. Drehzahl | U/min | 24.000 | 24.000 | 24.000 |
| Leistung S1/S6 (40%) | kW | 16/30 | 16/30 | 16/30 |
| Drehm. S1/S6 (25%) | Nm | 67/125 | 67/125 | 67/125 |
| Vorschub | ||||
| Vorschubgeschw. X/Y/Z-Achse | m/min | 0-24 / 24 / 24 | 0-24 / 24 / 24 | 0-24 / 24 / 24 |
| Eilganggeschw. X/Y/Z-Achse | m/min | 24 / 24 / 24 | 24 / 24 / 24 | 24 / 24 / 24 |
| Max. Geschwindigk. B-/C-Achse oder A | U/min | 33,3 / 25 | 33,3 / (16,7) | 33,3 / 500 |
| Max. Drehmoment B-/C-Achse oder A | Nm | 1500 / 1800 (C) | 1500 / 800 (A) | 1500 / 770 |
| Max. Klemmmoment B-/C-Achse oder A | Nm | 3000 / 4500 (C) | 3000 / 2000 (A) | 3000 / 2500 |
| Automatischer Werkzeugwechsler | ||||
| Anzahl der Plätze | 40 | 40 | 40 | |
| Abmessungen | ||||
| Breite | mm | 3.150 | 3.150 | 3.150 |
| Länge | mm | 3.300 | 3.300 | 3.300 |
| Höhe | mm | 2.750 | 2.750 | 2.750 |
| Gewicht ca. | kg | 12.800 | 12.800 | 12.800 |
5-ACHS Bearbeitungszentrum X-5 mit Schwenkkopf und Drehtisch
Diese Werkzeugmaschinen ermöglichen die Bearbeitung hochkomplexer und hochkomplizierter Teile in 5 Achsen und erreichen dabei eine sehr hohe Oberflächengüte. Angefangen von komplex geformten Teilen wie Turbinenschauffeln, Flugzeugteile, Teile der Raumfahrt-, Medizin- und Elektronischen Industrie bis zu Werkstücken mit 3D Konturen wie sie auch in der Produktion von Formen, Gesenk- und Gussteilen vorkommen. Durch die Drehachse sowie das Anstellen des Schwenkkopfes in den optimalen Bearbeitungswinkel, ermöglichen diese 5 Achsen Maschinen eine höhere Präzision als 3 oder 4 Achsen Maschinen.
-
Elektronisches Handrad
-
Heidenhain Linearmeßstäbe in der X, Y- u. Z-Achse sowie Heidenhain Encoder in den Drehachsen
-
Linearrollenführungen in der X, Y- u. Z-Achse
-
Automatischer Werkzeugwechsler
-
Kugelrollspindel in der X, Y- u. Z-Achse
-
Geschlossener Arbeitsraum
-
Beleuchtung
-
Ethernetkarte USB-Port und RS 232 Schnittstelle
-
Kratzbandspäneförderer mit Wanne + 2 Schneckenspäneförderer
-
Wärmestabilisation der Spindel mittels eines Kühlaggregates
Steuerung Heidenhain iTNC-530
|
Tisch |
1.500x710 / ø630 mm |
|
Tischbelastung fest /Drehbar |
1.000 / 700 kg |
|
Verfahrwege X/Y/Z Achse |
1.250 / 700 / 670 mm |
|
Schwenkbereich B Achse |
+/- 115° |
|
Drehbereich C Achse |
360° |
|
Drehzahl |
18.000 U/min |
|
Leistung 40% ED |
36 kW |
|
Vorschubgeschwindigkeit X/Y/Z |
0-30 / 30 / 25 m/min |
|
Eilgang X/Y/Z |
30 / 30 / 25 m/min |
|
Max. Geschwindigkeit B- und C-Achse |
11,1 / 22,2 U/min |
|
Gewicht ca. |
10.000 kg |
