Martin Settele Normenbeauftragter bei Blumenbecker

Schaltschrankbau nach internationalen Normen

UL-Norm in Nordamerika Pflicht

Normen und Vorschriften spielen, insbesondere beim Bau von Schaltanlagen, eine wichtige Rolle. Im nordamerikanischen Raum schreiben die UL-Norm (unter anderem UL 508A oder UL 698A für explosionsgefährdete Bereiche) und die CSA-Norm genau vor, wie Schaltschränke zu konstruieren und zu bauen sind. UL, die Abkürzung für Underwriters Laboratory, ist eine 1894 gegründete unabhängige Organisation. Jede elektrische Maschine oder Anlage in den USA wird vor ihrer Inbetriebnahme durch einen Inspektor, den sogenannten AHJ (Authority Having Jurisdiction), überprüft und abgenommen. Diese Abnahme ist in den USA gesetzlich vorgeschrieben. Betreiber, die ihre Maschinen oder Anlagen nicht durch einen AHJ überprüfen lassen, riskieren sowohl den Versicherungsschutz als auch die Energielieferung.

Voraussetzung für die UL-Zertifizierung

Für die Zertifizierung seiner Produkte nach UL muss ein Hersteller belegen, dass er die vorgegebenen Konstruktionsanforderungen einhält. Zur Herstellung eines UL-gerechten Schaltschranks reicht der Einsatz UL-approbierter Produkte nicht aus. Entscheidend sind auch das Zusammenspiel der Geräte nach den jeweiligen Anwendungsstandards sowie die Abnahme des Schaltschranks in seinem tatsächlichen Anwendungsumfeld. Dabei spielen insbesondere der Brandschutz und andere Gefahrenquellen ein große Rolle.

Unsere UL-Kompetenz auf einen Blick

  • Beratung unserer Kunden, welche Normen beachten werden müssen
  • Planung und Engineering der gesamten Funktionseinheit nach vorgeschriebener Norm
  • Bau der Schaltschränke nach UL-Vorgaben
  • In-House UL-Labeling durch eigenen Normenbeauftragten
  • Montage und Installation der Schaltschränke vor Ort nach NFPA79

Downloads

Schaltanlagenfertigung in Beckum erfüllt internationale Anforderungen

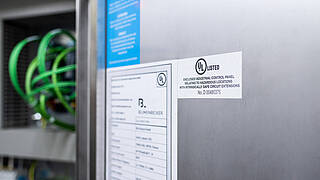

Mehrmals im Jahr bekommt unsere Schaltanlagenproduktion in Beckum unangemeldete Besuche von einem durch die NRTL (Nationally Recognized Test Laboratory) anerkannten Prüfer, der sicherstellt, dass wir die Vorgaben der UL-Norm dauerhaft einhalten. Dadurch sind wir berechtigt, unsere Schaltanlagen selbstständig mit dem UL-Prüfsiegel zu labeln.

Die Erlaubnis, Schaltanlagen nach UL zu zertifizieren, ist sehr wichtig. Anlagen ohne UL-Zertifikat werden von dem AHJ bei der Ankunft in den USA oder in Kanada genauestens untersucht. Bei Problemen muss der  Hersteller der Schaltanlage anreisen und Änderungen vornehmen, was sehr zeitaufwendig und teuer werden kann. Anlagen mit UL-Prüfsiegel hingegen kommen meist problemlos durch die Kontrolle.

Entscheidend für einen UL-konformen Schaltschrank ist die Konstruktionsphase. Hier müssen alle entsprechenden Vorschriften berücksichtigt werden – und davon gibt es viele. Deshalb existiert bei Blumenbecker seit einigen Jahren das Competence Center Technik, das alle Normen zentral zusammenträgt und beim Bau einer entsprechenden Schaltanlage die Einhaltung überwacht.

Normen, nach denen Blumenbecker fertigt

Norm Kurzbeschreibung
AS NZS61439 Australische Standardnorm für Schaltanlagen
Atex EU-Richtlinien zum Explosionsschutz

CSA

(CSA) us
Steht für Canadian Standards Association, Standard für Produktsicherheit in Kanada und den USA, wird von Blumenbecker gebaut und extern gelabelt
EN13849 Europäische Normen, die sich auf sicherheitsbezogene Teile von Steuerungen beziehen
EN60204 Europäischer Standard für die elektrische Ausrüstung von Maschinen
EN61439 Europäische Standardnorm für Schaltanlagen
GOST Zertifizierungssystem für den Export nach Russland
NFPA79 Steht für National Fire Protection Association und gilt für die elektrische Ausrüstung von Maschinen für den US-Markt

UL508A

cUL508A
In den USA und Kanada geltender Standard für Schaltanlagen

UL698A

cUL698A
US-amerikanische bzw. kanadische Norm für explosionsgefährdete Bereiche von Schaltanlagen
