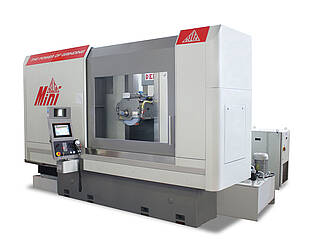

DELTA Tangentialschleifmaschinen in Fahrständerbauweise SERIE MINI
Fahrständer mit einer Konstruktion aus verstärkterm Meehanite-Gusseisen:
- maximale Festigkeit/Steifigkeit
- große Abstände realisierbar
- Ebenheit bleibt gewährleistet
Durch den Fahrständer kann der „Schleifkopf nicht absinken“: diese Lösung beseitigt bereits im Vorfeld die Probleme, die durch das Absinken des Schleifkopfs aufgrund der Querbewegung entstehen, sowie die damit verbundenen Kompensationsmaßnahmen.
Hydrostatische Unterstützung in allen Maschinenachsen mit Führungsschienen über die volle Länge.
Alle Maschinenachsen verfügen über hydrostatisch unterstützte Führungen über die volle Anlagenlänge, das heißt: der Tisch ruht während der gesamten Längsbewegungauf dem Sockel; dasselbe gilt auch für den Ständer und den Schleifkopf. Die Vorteile:
- Fehlen reibungsarmer Materialien (turcite)
- Keine Reibung (optimale Ausnutzung der Anlagenleistung)
- Kein Verschleiß (über einen langen Zeitraum garantiert gleichbleibende Geometrie)
- Stick-slip-freier Betrieb - besonders gleichmäßige Bewegungen
STEUERUNGSVARIANTEN
DIATSEP
Verwaltung aller Maschinenfunktionen und Ermöglichung der Anzeige der Achsen sowie die menügeführte Programmierung eines automatischen Schleifzyklus.
CN PLUS
Erhöhter Automatisierungsgrad, da neben den Funktionen der DIASTEP Einheit auch mehrere Teile gespeichert, sowie die lineare und interpolierte Diamantabrichtung auf dem Tisch für die Verwendung von Schleifscheiben mit parametrischen Profilen, Bearbeitungen auf mehreren Ebenen und Schulterungen auf der Y-Achse durchgeführt werden können.
CNC
Dem Bediener stehen zahlreiche Bearbeitungsmöglichkeiten zur Verfügung,wie: das Diamantabrichten am Tisch mit einem oder
mehreren Diamanten bzw. mit Diamantschleifscheibe; integriertes CAD-CAM zur Erzeugung und dynamischen Simulation von Profilen mit Optimierung des Werkzeugweges sowohl für die Schleifscheibe als auch für die Arbeitsfläche. Die Parameter für die bearbeiteten Teile und die verwendeten Schleifscheiben können in der Festplatte der Steuerung in einer Datei mit beliebigen Namen gespeichert und nach Bedarf abgerufen werden, d.h. ist in Reihenfolge eine unbegrenzte Anzahl von Teilebearbeitungszyklen abrufbar.
|
Technische Daten |
Mini 7 | Mini 12 | Mini 15 |
|---|---|---|---|
|
Größte Schleiffläche |
800x550 mm |
1.300x650 mm |
1.600x650 mm |
|
Tischfläche |
700x400 mm |
1.200x500 mm |
1.500x500 mm |
|
Längs-Arbeitsgeschwindigkeit |
- | - |
0÷40 m/min |
|
Max Längshubewegung des Tisches |
900 mm |
1.400 mm |
1.700 mm |
|
Quer-Arbeitsgeschwindigkeit |
0 ÷ 3 m/min |
||
|
Spindel Drehgeschwindigkeit |
1.450 U/min |
||
|
Spindel Drehgeschwindigkeit |
1,5 m/min |
||
|
Leistung des Spindelmotor (S1) |
7,5 ÷ 11 kW |
||
|
Masse Tischbelastung |
800 kg | 1.200 kg |
1.500 kg |
|
Masse der Maschine ca. |
5.200 kg | 6.000 kg |
6.500 kg |

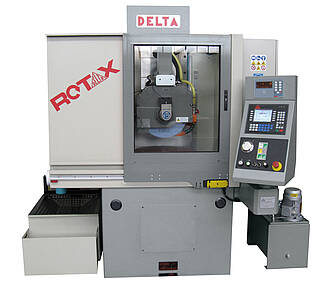

ROTAX Baureihe
Die Tangentialschleifmaschinen mit Rundtisch, Fahrständer und hydrostatischer Führung der Baureihe ROTAX sind modernste Maschinen, die für hohe Produktionskapazität, höchste Präzision und maximale Zuverlässigkeit entworfen und konstruiert wurden.
Fahrständer mit einer Konstruktion aus verstärktem Meehanite- Gusseisen:
- maximale Festigkeit/Steifigkeit
- große Abstände realisierbar
- Ebenheit bleibt gewährleistet
Durch den Fahrständer kann der „Schleifkopf nicht absinken“: diese Lösung beseitigt bereits im Vorfeld die Probleme, die durch das Absinken des Schleifkopfs aufgrund der Querbewegung entstehen, sowie die damit verbundenen Kompensationsmaßnahmen.
Hydrostatische Unterstützung in allen Maschinenachsen mit Führungsschienen über die volle Länge.
Sämtliche Maschinenachsen sind über die gesamte Länge mit hydrostatisch unterstützten Führungsschienen ausgestattet.
Die Vorteile:
- Fehlen reibungsarmer Materialien (Turcite)
- Keine Reibung (optimale Ausnutzung der Anlagenleistung)
- Kein Verschleiß (über einen langen Zeitraum garantiert gleichbleibende Geometrie)
- Stick-slip-freier Betrieb – besonders gleichmäßige Bewegungen
| Technische Daten | Rotax 7 | Rotax 9 |
Rotax 12 |
|---|---|---|---|
|
Größter Schleifdurchmesser |
700 mm | 900 mm |
1.200 mm |
|
Rundtisch-Durchmesser |
400 mm | 700 mm |
1.100 mm |
|
Größte Schleifhöhe mit neuen Schleifscheibe |
330 (530) mm | 530 mm |
600 mm |
|
Rundtisch-Geschwindigkeit |
0 ÷ 180 U/min |
0 ÷ 180 U/min |
0 ÷ 70 U/min |
|
Zulässige Tischbelastung |
500 kg |
700 kg |
1.500 kg |
|
Querachsweg |
450 mm |
550 mm |
900 mm |
|
Querachse-Geschwindigkeit |
0 ÷ 3 m/min |
||
|
Größter Abstand zwischen Tisch und Spindelachse |
530 (730) mm | 730 mm |
730 mm |
|
Vertikalachse-Geschwindigkeit |
1.5 m/min |
||
|
Kleinste Zustellung |
1 μm |
||
|
Spindelmotorleistung |
7,5 (11) kW | 7,5 (11) kW |
18,5 (30) kW |
|
Schleifscheibengeschwindigkeit |
1.450 (1.000-2.000) U/min |
||
|
Schleifscheibenabmessungen |
400x50x127 mm | 450x100x127 mm (400x100x127 mm) |
450x100x127mm |
|
Maschinengewicht |
3.500 kg | 4.200 kg |
9.000 kg |
Spindel mit Hydrodynamischen Mackensen-Lager.
Die mit einer Spindel ausgestattete Linie besitzt vorne ein hydrodynamisches Mackensen-Lager und hinten ein Paar vorinstallierte Präzisionskugellager - die Vorteile:
- „Null“-Verschleiß und damit maximale Haltbarkeit
- „Null“-Reibung (präzise bearbeitete Oberflächen)
- extrem hohe geometrische Präzision und Betriebsgenauigkeit
Drehtisch mit einem Paar vorinstallierten Hochpräzisionskugellagern und einem Kontaktwinkel von 25°, angetrieben von einem bürstenlosen Servomotor. Kann mit einer Permanent- Elektromagnetspannplatte ausgestattet werden.
Einfache Steuerung in zwei Automatisierungsstufen (CN und CN PLUS) mit der unternehmenseigenen Software von DELTA erhältlich.
Alle Ausführungen bestechen durch hohe Benutzerfreundlichkeit:
- Volle Einsatzfähigkeit an der Maschine nach nur ½ Tag Einschulung
- Selbstdiagnose und Alarmmeldungen ermöglichen auch eine unbeaufsichtigte Bearbeitung

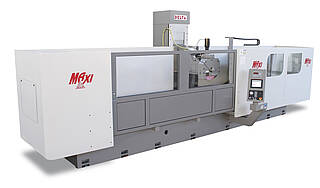

Tangentialschleifmaschinen in Fahrständerbauweise Serie Maxi
| Technische Daten | 1200/750 | 1500/750 | 2000/750 | 2000/1000 | 2500/1000 | 3000/1000 | 2000/1100 | 2500/1100 |
3000/1100 |
|---|---|---|---|---|---|---|---|---|---|
|
Größte Schleiffläche |
1.200x775 |
1.500x775 | 2.000x775 | 2.000x1.000 | 2.500x1.000 | 3.000x1.000 | 2.000x1.100 | 2.500x1.100 |
3.000x1.100 |
|
Tischfläche (mm) |
1.200x600 |
500x600 | 2.000x600 | 2.000x800 | 2.500x800 | 3.000x800 | 2.000x800 | 2.500x800 |
3.000x800 |
|
Längs Arbeitsgeschwindigkeit |
0÷40 |
||||||||
|
Max Längshubbewegung |
1.500 |
1.800 | 2.300 | 2.300 | 2.800 | 3.300 | 2.300 | 2.800 |
3.300 |
|
Quer-Arbeitsgeschwindigkeit |
0 ÷ 5 |
||||||||
|
Spindel Drehgeschwindigkeit |
1.450 |
||||||||
|
Eilvertikalzustellung |
2 | ||||||||
|
Leistung des Spindelmotor |
15 ÷ 18 | ||||||||
|
Masse Tischbelastung |
1.800 | 2.300 | 3.000 | 4.000 | 5.000 | 6.000 | 4.000 | 5.000 |
6.000 |
|
Masse der Maschine |
9.000 | 10.000 | 11.500 | 13.000 | 14.000 | 15.000 | 13.500 | 14.500 |
15.500 |
