Unser Angebot an Universal Spitzenschleifmaschinen

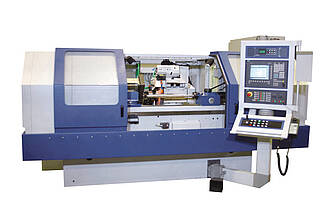

Universal Spitzenschleifmaschine BUA 25B
- Außenrundschleifen von zylindrischen, konkaven und konvexen Futter- und Wellenteilen
- Innenschleifeinrichtung (Option)
- Schleiftisch bestehend aus Ober- und Untertisch, aus hochwertigem stark verripptem Guss mit hoher Schwingungsdämpfung
- Obertisch und Spindelstock sind schwenkbar
- geschabte Flach- und Prismenführungen, Gegenführungen mit Turcite beschichtet
- breiter und verwindungssteifer Schleiftisch
- hohe Schleifgenauigkeit
- leistungsstarkes und geräuscharmes Hydraulikaggregat
- Vorschubbewegungen in den Achsen und des Schleifspindelstocks mittels Kugelrollspindeln, Servomotoren und Getriebe
- Halbschutzabdeckung nach EN 13218, Schiebetüren mit Makrolon-Sicherheitsscheiben
- Präzision-Spindellagerung mit vorgespannten Wälzlagern
- manuell verstellbarer Werkstückspindelstock
- SIEMENS Steuerungen Sinumerik 840 Dsl
- CE-Ausführung
|
Technische Hauptdaten |
Dim. | BUA 25B Practic | BUA 25B PROFI |
|---|---|---|---|
| Umlaufdurchmesser über Bett | mm |
250 (315)* |
|
|
Spitzenweite |
mm |
500; 750; 1.250 |
|
|
Werkstückgewicht zwischen den Spitzen |
kg |
250 | |
|
Werkstückgewicht fliegend |
kg | 50 | |
|
Schleifscheiben- Durchmesser max./min. |
mm |
400 / 250 |
|
|
Schleifscheiben- Umfanggeschwindigkeit |
m/s |
50 | |
|
Vorschubgeschwindigkeit bis |
mm/min |
3.000 | |
|
Eilganggeschwindigkeit bis |
mm/min |
10.000 | |
|
Schwenkbereich B-Achse (Spindelstock) |
Grad |
+45°/ -15° |
|
|
Antriebsleistung- Schleifspindel S6-60% |
kW |
5,5 (9,5)* |
|
|
Aufnahme Werkstückspindel /Innenspindel |
A2-3 / MK 4 |
||
|
Werkstückspindelkopf - Schwenkbereich |
Grad |
0 – 90 ° |
|
|
Reitstockpinolen -Aufnahme/ Hublänge |
MK 4 / 25 (50) mm |
||
|
Prozesssystem der Steuerung |
Zyklensteuerung mit Handrädern |
Voll-CNC mit ISO Code |
|
|
Maschinengewicht / Spitzenweite |
kg/mm | 3.600 / 500; 3.800 / 750 |
4.300 / 500; 4.600 / 750; 5.100 / 1.250 |

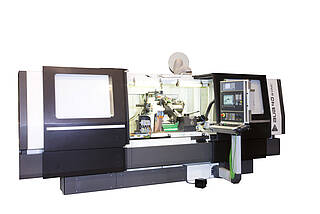

Universal Spitzenschleifmaschine BUB 40/50B
- Außenrundschleifen von zylindrischen, konkaven und konvexen Gewindeschneiden, Kegeldrehen
- Innenschleifeinrichtung (Option)
- Schleiftisch bestehend aus Ober- und Untertisch, aus hochwertigem stark verripptem Guss mit hoher Schwingungsdämpfung
- Obertisch und Spindelstock sind schwenkbar
- geschabte Flach- und Prismenführungen, Gegenführungen mit Turcite beschichtet
- breiter und verwindungssteifer Schleiftisch
- hohe Schleifgenauigkeit IT 4
- leistungsstarkes und geräuscharmes Hydraulikaggregat
- Vorschubbewegungen in den Achsen und des Schleifspindelstocks mittels Kugelrollspindeln, Servomotoren und Getriebe
- Halbschutzabdeckung nach EN 13218, Schiebetüren mit Makrolon- Sicherheitsscheiben
- Präzision-Spindellagerung mit vorgespannten Wälzlagern
- manuell verstellbarer Werkstückspindelstock
- SIEMENS Steuerungen Sinumerik 840 Dsl
- CE-Ausführung
|
Technische Hauptdaten |
Dim. | BUB 40B Practic / Profi |
BUB 50B Practic / Profi |
|---|---|---|---|
|
Umlaufdurchmesser über Bett |
mm |
400 |
500 |
|
Spitzenweite |
mm |
1.000; 1.500; 2.000; 3.000 |
|
|
Werkstückgewicht zwischen den Spitzen |
kg |
500 |
|
|
Werkstückgewicht mit Setzstock zw. Spitzen |
kg |
700 |
|
|
Werkstückgewicht fliegend |
kg |
100 |
|
|
Schleifscheiben- Durchmesser max./min. |
mm |
500x80x203 |
|
|
Schleifscheiben- Breite |
mm |
80 (125) |
|
|
Schleifscheiben- Umfanggeschwindigkeit |
m/s |
50 |
|
|
Vorschubgeschwindigkeit bis |
mm/min |
4.000 |
|
|
Eilganggeschwindigkeit bis |
mm/min |
9.000 |
|
|
Schwenkbereich B-Achse (Spindelstock)% |
Grad |
+45°/ -15° |
|
|
Antriebsleistung- Schleifspindel S6-60% |
kW |
11 (15) |
|
|
Aufnahme Werkstückspindel /Innenspindel |
A2-5 / MK 5 / ø100 mm |
||
|
Werkstückspindelkopf - Schwenkbereich |
Grad |
0 – 90 ° |
|
|
Reitstockpinolen -Aufnahme/ Hublänge- |
MK 5 / 40 mm |
||
|
Prozesssystem der Steuerung |
Zyklensteuerung mit Handrädern |
Voll-CNC mit ISO Code |
|
|
Maschinengewicht |
kg |
6.700 – 8.700 |
|

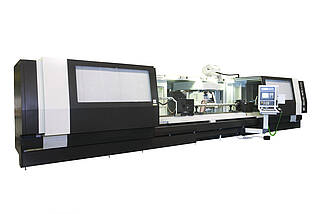

Universal Spitzenschleifmaschine BUC 63/85C
- Außenrundschleifen von zylindrischen, konkaven und konvexen Gewindeschneiden, Kegeldrehen
- Innenschleifeinrichtung (Option)
- Schleiftisch bestehend aus Ober- und Untertisch, aus hochwertigem stark verripptem Guss mit hoher Schwingungsdämpfung
- Obertisch und Spindelstock sind schwenkbar
- geschabte Flach- und Prismenführungen, Gegenführungen mit Turcite beschichtet
- breiter und verwindungssteifer Schleiftisch
- hohe Schleifgenauigkeit IT 4
- leistungsstarkes und geräuscharmes Hydraulikaggregat
- Vorschubbewegungen in den Achsen und des Schleifspindelstocks mittels Kugelrollspindeln, Servomotoren und Getriebe
- Halbschutzabdeckung nach EN 13218, Schiebetüren mit Makrolon- Sicherheitsscheiben
- Präzision-Spindellagerung mit vorgespannten Wälzlagern
- manuell verstellbarer Werkstückspindelstock
- SIEMENS Steuerungen Sinumerik 840 Dsl
- CE-Ausführung
|
Technische Hauptdaten |
Dim. |
BUC 63C Practic / Profi |
BUC 85C Practic / Profi |
|---|---|---|---|
|
Umlaufdurchmesser über Bett |
mm |
630 |
850 |
|
Spitzenweite |
mm |
2.000; 3.000; 4.000; 5.000; 6.000 |
|
|
Werkstückgewicht zwischen den Spitzen |
kg |
3.000 |
|
|
Werkstückgewicht mit Setzstock zw. Spitzen |
kg |
4.000 |
|
|
Werkstückgewicht fliegend |
kg |
300 |
|
|
Schleifscheiben- Durchmesser max./min. |
mm |
750x100x305 |
|
|
Schleifscheiben- Breite |
mm |
100 (125, 175) |
|
|
Schleifscheiben- Umfanggeschwindigkeit |
m/s |
25-50 |
|
|
Vorschubgeschwindigkeit bis |
mm/min |
4.000 |
|
|
Eilganggeschwindigkeit bis |
mm/min |
10.000 |
|
|
Schwenkbereich B-Achse (Spindelstock)% |
Grad |
+30°/ -10° |
|
|
Antriebsleistung- Schleifspindel S6-60% |
kW |
15 (22) |
|
|
Aufnahme Werkstückspindel /Innenspindel |
A2-56/ MK 6 / ø100mm |
||
|
Werkstückspindelkopf - Schwenkbereich |
Grad |
0 – 90 ° |
|
|
Reitstockpinolen -Aufnahme/ Hublänge- |
MK 6 / 70mm |
||
|
Prozesssystem der Steuerung |
Zyklensteuerung mit Handrädern |
Voll-CNC mit ISO Code |
|
|
Maschinengewicht |
kg |
12.540-19.085 |
12.840 -19.385 |
